Tekne yapısı, geminin taşıma kapasitesini, seyir performansını, emniyetini ve hizmet ömrünü doğrudan belirleyen bir geminin iskeleti ve kabuğudur. Bir geminin ana gövdesi olarak teknenin karmaşık yük kombinasyonlarını taşıması gerekir: hidrostatik basınç, dalga etkisi, kargo ağırlığı, makine ve ekipmanın titreşimi ve denizde potansiyel çarpışma riski. Modern gemi tasarımı, enerji verimliliğini ve kargo taşıma kapasitesini artırmak için yapısal sağlamlığı sağlarken hafifliği de amaçlıyor.
Avantajları ve Temel Özellikler
Yüksek mukavemet ve tokluk arasında hassas denge
Sıradan mukavemetli A/B sınıfı çelik ve yüksek mukavemetli AH32/DH36/EH40 serisi gibi modern denizcilik çelik levhaları, mikro alaşımlama ve kontrollü haddeleme ve soğutma teknolojisi sayesinde mukavemet ve tokluğun optimum kombinasyonunu gerçekleştirmiştir. Yüksek mukavemet, çelik levhanın kalınlığını azaltabilir, boş geminin ağırlığını önemli ölçüde azaltabilir, böylece kargo kapasitesini artırabilir veya yakıt tüketimini azaltabilir; Mükemmel düşük-sıcaklık dayanıklılığı (özellikle E-kaliteli çelik), gemilerin kutup bölgelerinde veya soğuk denizlerde seyrederken düşük sıcaklıkta gevrek kırılma riskine direnebilmesini sağlar.
Mükemmel plastisite ve işlenebilirlik.
Gövde, düz yan plakadan hiperbollü pruva dış plakasına kadar karmaşık bir kavisli yüzey yapısına sahiptir. Çelik (özellikle deniz çeliği) iyi soğuk ve sıcak işlenebilirliğe sahiptir ve karmaşık gövde hatları, soğuk bükme, sıcak ve soğuk bükme veya büyük bir presle haddeleme şekillendirme yoluyla doğru bir şekilde şekillendirilebilir. Bu esneklik, çelik gemilerin modern tasarım elde etmesinin ve navigasyon direncini azaltmasının anahtarıdır.
Olgun kaynak teknolojisi ve inşaat verimliliği
Çeliğin kaynaklanabilirliği, modern gemilerin kesit yapım yöntemini benimsemesinin temelidir. Gövde, atölyede verimli bir şekilde kaynak yapılan ve daha sonra iskelede birleştirilip katlanan yüzlerce prefabrik bölüme ayrılmıştır. Tozaltı ark kaynağı ve CO gaz korumalı kaynak gibi gelişmiş otomatik kaynak teknolojileri, büyük-ölçekli, yüksek{-kaliteli ve yüksek-verimli inşaatı garanti eder, böylece yüzbinlerce ton gemi kısa sürede inşa edilebilir.
Mükemmel yorulma direnci ve kırılma güvenliği
Bir gemi dalgalar halinde seyrederken, gövde yapısı yüz milyonlarca alternatif gerilim döngüsüne dayanır. Deniz çeliği ve kaynaklı bağlantıları iyi bir yorulma direncine sahiptir ve çatlağın başlamasını ve yayılmasını etkili bir şekilde önleyebilir. Buna ek olarak, çeliğin sünekliği, yerel hasar durumunda (çarpışma gibi) gövdenin plastik deformasyon yoluyla enerjiyi absorbe etmesini sağlar, böylece yıkıcı kırılgan kırılmayı önler ve personelin tahliyesi ve acil durum tedavisi için zaman kazanırsınız.
Tipik Uygulamalar

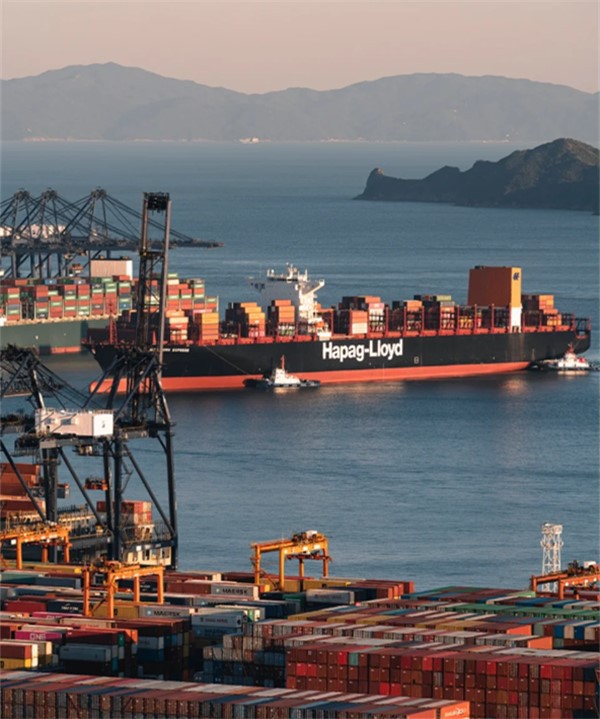

Büyük konteyner gemilerinin ana gövdesi
Güverte, yanlar ve alt kaplama, çok büyük boylamasına bükülme momentlerine ve konsantre yüklere dayanacak şekilde geniş-yüksek mukavemetli çelik EH36/EH40'tan yapılmıştır.
VLCC'nin çift tabanı ve iç kabuğu
Yapısal ağırlığı azaltmak için yüksek-mukavemetli çelik kullanılır ve önemli parçalarda (kargo ambar alanı gibi) korozyona-dirençli çelik plakalar kullanılır veya havaya aşınmaya{{2}dayanıklı/korozyona{{3}dirençli kaplamalar püskürtülür.
Buz bölgesindeki kutupsal buz kırıcının yapısının güçlendirilmesi
Su hattı yakınındaki gövde ve pruva sütunu, buzun ekstrüzyonuna ve darbesine direnmek için daha yüksek mukavemet ve tokluğa (Arctic sınıfı EH36/40 gibi) sahip özel deniz çeliğinden yapılmıştır.
Sıvılaştırılmış doğal gaz (LNG) taşıyıcısı için membran muhafaza sistemi
Kargo tankının kendisi paslanmaz çelikten veya invar alaşımlı membrandan yapılmış olsa da, bunun dışındaki tüm ana gövde yapısı (ikincil kalkan ve gövde), çekirdek desteği ve koruma sağlamak için yüksek-mukavemetli deniz çeliğinden yapılmıştır.
Gemi boru sistemi, geminin tüm gemi boyunca uzanan 'dolaşım sistemi' ve 'sinir sistemi' gibidir. Akaryakıt, yağlama yağı, deniz suyu, tatlı su, buhar, havanın yanı sıra çeşitli hidrolik yağların ve kimyasalların taşınmasından sorumludur. İşlevleri, güç kaynağı, gemi dengesi, yangınla mücadele, yaşam desteği ve kargo elleçleme dahil neredeyse tüm hususları kapsamaktadır. Boru sistemi, su altı koşulları, yüksek nem, titreşim ve büyük sıcaklık değişimleri ile karakterize edilen zorlu ortamlarda onlarca yıl boyunca güvenilir bir şekilde çalışmalıdır.
Avantajları ve Temel Özellikler
Mükemmel basınç ve sıcaklık dayanımı.
Geminin ana buhar boru hattı, yüksek-basınçlı yakıt enjeksiyon borusu ve hidrolik sistem boru hattının tümü, yüksek basınç (30 MPa'ya kadar) ve yüksek sıcaklık (ana buhar için 500 dereceye kadar) altında çalışır. Dikişsiz karbon çelik borular (20# çelik gibi) ve alaşımlı çelik borular (buhar için 1Cr0.5Mo alaşımlı çelik gibi), geniş bir sıcaklık aralığında yüksek mukavemet ve stabiliteleri nedeniyle bu önemli sistemlerin güvenli çalışmasını sağlamak için güvenilir seçimlerdir.
Korozyona-dirençli malzemelerin güvenilir kökeni
Farklı taşıma ortamları için olgun malzeme seçim şemaları mevcuttur:
- Deniz suyu sistemi: Geleneksel olarak galvanizli karbon çelik borular kullanılırken, modern büyük gemiler daha maliyet avantajı ve korozyon direnci olan bakır-nikel alaşımlı (90/10 veya 70/30 CuNi) borular veya yüksek-kaliteli 316L paslanmaz çelik borular kullanır.
- Akaryakıt/yağlama yağı sistemi: Genellikle karbon çeliğinden dikişsiz borular kullanılır, ancak yüksek-kükürtlü yakıtın korozyonu için, korozyon direnci daha iyi olan malzemeler kullanılabilir veya korozyon önleyici önlemler-eklenebilir.
- Kimyasal tankerin kargo boru hattı: Kargo özelliklerine göre 316L paslanmaz çelik, dubleks paslanmaz çelik (2205 gibi) veya hatta nikel- bazlı alaşım (Hastelloy C-276 gibi) bile kullanılabilir.
Mükemmel titreşim ve darbe direnci.
Gemi boru hattına uzun süre ana makine ve yardımcı motorun titreşimi ve gemi hareketinin etkisi eşlik eder. Çelik (özellikle metal boru hattı) yüksek yapısal sağlamlığa ve dayanıklılığa sahiptir. Makul destek tasarımı ve elastik destek sayesinde rezonans etkili bir şekilde bastırılabilir, yorulmadan kaynaklanan bağlantı gevşekliği veya boru hattı kopması önlenebilir ve sistemin dinamik ortamda uzun-vadeli bütünlüğü sağlanabilir.
Olgun standardizasyon ve bakım kolaylığı
Denizcilik çeliği boruları, bağlantı parçaları, flanşlar ve vanalar, küresel tedarik ve değiştirme için uygun olan yüksek düzeyde standartlaştırılmıştır (ISO, JIS, GB/T standartları gibi). Geminin 20-30 yıllık kullanım ömrü boyunca boru hatlarının bakımının veya değiştirilmesinin yapılması kaçınılmazdır. Çelik boruların kesilebilir ve kaynaklanabilir özellikleri, yerinde bakım ve yerinde değiştirme işlemlerini nispeten hızlı ve ekonomik hale getirir.
Tipik Uygulamalar
Deniz ana tahrik dizel motorunun yakıt yüksek-basınçlı ortak ray borusu
Yüksek{0}mukavemetli alaşımlı dikişsiz çelik boru kullanılır ve iç duvar, 100MPa'yı aşan enjeksiyon basıncına dayanabilmek için son derece yüksek pürüzsüzlük gerektirir.
Gemi merkezi soğutma sisteminin deniz suyu ana borusu
90/10 bakır-nikel alaşımlı boru veya ithal özel epoksi kaplı karbon çeliği boru, deniz suyu korozyonuna ve deniz organizmalarının tutunmasına karşı dayanıklılık sağlamak amacıyla büyük gemilerde sıklıkla kullanılır.
Sıvılaştırılmış gaz taşıyıcısının düşük-sıcaklıktaki boru hattı
-163 C LNG'yi taşıyan boru hattında, son derece düşük sıcaklıklarda dayanıklılığı sağlamak için östenitik paslanmaz çelik (304L gibi) veya nikel çelik (%9 Ni çelik gibi) kullanılmalıdır.
Balast suyu sisteminin kabin boru hattı
Galvanizli karbon çelik boru veya epoksi kaplı karbon çelik boru genellikle deniz suyu korozyon direncinin maliyetini ve talebini dengelemek için kullanılır.
